La structure du produit |
|
|
Conducteur |
Fil toronné en cuivre nu selon DIN VDE 0812 |
|
Isolation |
PVC, Y12 selon DIN VDE 0207 partie 4 |
|
Code couleur |
Noyaux à code couleur selon DIN VDE 47100 |
|
Structure de base |
Structure en couches |
|
Couche de protection |
Feuille PETP, tresse en cuivre étamé |
|
Matériau de la veste |
PVC, YM1 selon DIN VDE 0207 partie 5 |
|
Couleur de la veste |
N'importe quelle couleur |
|
paramètres techniques |
|
|
Tension de fonctionnement |
≤0,25 mm 2 : Max350 V ; ≥0,25 mm 2 : Max500 V |
|
Tension d'essai |
≤0,25 mm2 : 800 V ; ≥0,25 mm2 : 1200 V |
|
Température nominale |
70 ℃ |
|
Température de fonctionnement Pose fixe： Installation mobile： |
-5 ℃ ~ + 70 ℃ |
|
Rayon de courbure
Pose fixe： Installation mobile： |
10*D |
|
Ignifuge |
Ignifuge et auto-extinguible conformément à IEC60332-1-2+EN60332-1-2 |
|
Résistance à l'huile |
Huile moteur légère et peu profonde, huile pour engrenages, huile lubrifiante, etc. |
|
Scénario d'application |
Les liaisons entre les panneaux de commande et les équipements, les équipements de tableau basse tension et les équipements de technologie de communication, etc. doivent être blindées. |
|
Attestation |
CE,RoHS |
|
Taper |
Spécifications |
Construction du conducteur (nombre/mm) |
Diamètre extérieur du conducteur (mm) |
Épaisseur d'isolation (mm) |
Diamètre extérieur de l'isolation (mm) |
TRESSE (mm) |
Épaisseur de la gaine (mm) |
Diamètre extérieur de la veste (mm) |
|

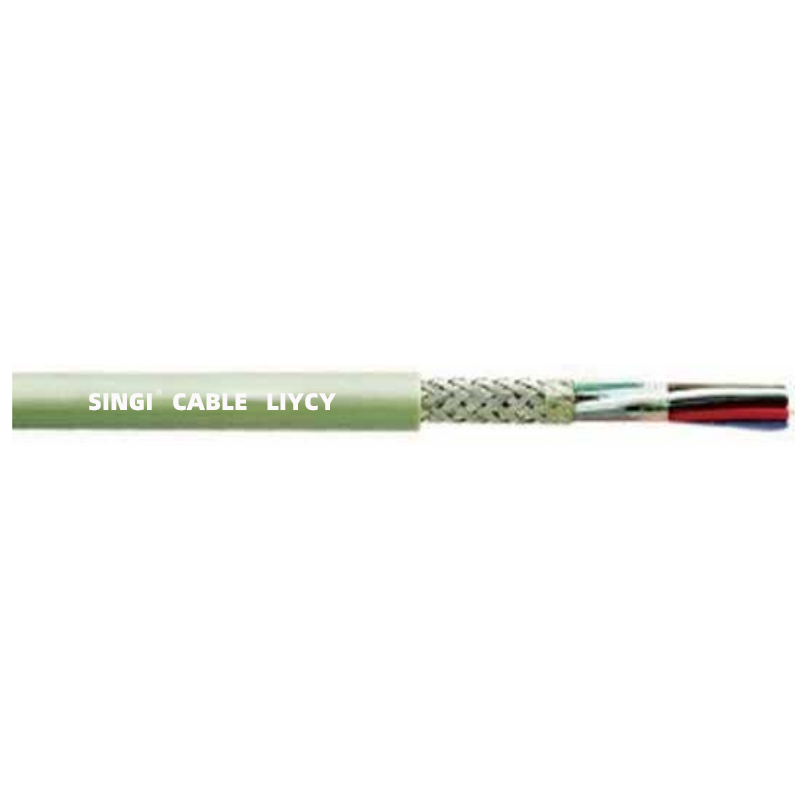

LiYCY |
2×0,14 |
18/0,1 |
0,49 |
0,3 |
1.09 |
Fil de cuivre étamé ≥70% |
0,6 |
3.9 |
|
3×0,14 |
18/0,1 |
0,49 |
0,3 |
1.09 |
0,6 |
4.0 |
||
|
4×0,14 |
18/0,1 |
0,49 |
0,3 |
1.09 |
0,6 |
4.3 |
||
|
5×0,14 |
18/0,1 |
0,49 |
0,3 |
1.09 |
0,6 |
4.6 |
||
|
2×0,25 |
15/0,145 |
0,65 |
0,30 |
1,25 |
0,6 |
4.2 |
||
|
3×0,25 |
15/0,145 |
0,65 |
0,30 |
1,25 |
0,6 |
4.4 |
||
|
4×0,25 |
15/0,145 |
0,65 |
0,30 |
1,25 |
0,6 |
4.7 |
||
|
5×0,25 |
15/0,145 |
0,65 |
0,30 |
1,25 |
0,6 |
5.1 |
||
|
2×0,34 |
21/0,145 |
0,76 |
0,35 |
1,46 |
0,6 |
4.6 |
||
|
3×0,34 |
21/0,145 |
0,76 |
0,35 |
1,46 |
0,6 |
4.8 |
||
|
4×0,34 |
21/0,145 |
0,76 |
0,35 |
1,46 |
0,6 |
5.2 |
||
|
5×0,34 |
21/0,145 |
0,76 |
0,35 |
1,46 |
0,6 |
5.6 |
||
|
2×0,5 |
16/0,2 |
0,92 |
0,4 |
1,72 |
0,6 |
5.1 |
||
|
3×0,5 |
16/0,2 |
0,92 |
0,4 |
1,72 |
0,6 |
5.4 |
||
|
4×0,5 |
16/0,2 |
0,92 |
0,4 |
1,72 |
0,7 |
6.0 |
||
|
5×0,5 |
16/0,2 |
0,92 |
0,4 |
1,72 |
0,7 |
6.5 |
