Produktstruktur |
|
|
Dirigent |
Blanke oder verzinnte Kupferlitzen gemäß IEC60228, Kategorie 5 |
|
Isolierung |
PVC/TI1 gemäß DIN VDE 0281 Teil 1+HD21.1 |
|
Farbstandard |
Entspricht dem HD402-Standard |
|
Kernstruktur _ |
Schichtaufbau |
|
Anwendungsstandards |
EN50525 |
|
technische Parameter |
|
|
Nennspannung |
450V/750V |
|
Prüfspannung |
2500V |
|
Nenntemperatur |
70℃ |
|
Betriebstemperatur Feste Verlegung: Mobile Installation: |
-5℃~+70℃ |
|
Mindestbiegeradius Feste Verlegung: Mobile Installation: |
12,5*D |
|
Flammhemmend |
Flammhemmend und selbstverlöschend gemäß IEC60332-1-2 |
|
Isolationswiderstand |
Erfüllen Sie die Anforderungen von REN50525 |
|
Anwendungsszenario |
Es wird für flexible Verbindungen innerhalb von Elektrogeräten, Instrumenten und Elektroinstallationen verwendet. Verbindungen zwischen Instrumenten, Installationen, Schalttafeln, Stromverteilern (Platinen) und Telekommunikationsgeräten, auch geeignet für Trockenschutzsysteme (Erdungsleitungen) und Warnleuchten. |
|
Charakteristisch |
Flexibler, biegsamer Einzelkerndraht |
|
Zertifizierung |
CE, RoHS |
|
TAPER |
CONDUCTEUR |
ISOLATION |
COND.MAX. RÉSISTANCE ( Ω/Km,20℃) |
MISE EN PLACE STANDARD (M/ROLL) |
|||
|
Type de fil (mm2) |
CONSTRUCTION (Nbre/mm) |
Diamètre extérieur (mm) |
ÉPAISSEUR (mm) |
Diamètre extérieur (mm) |
|||
|

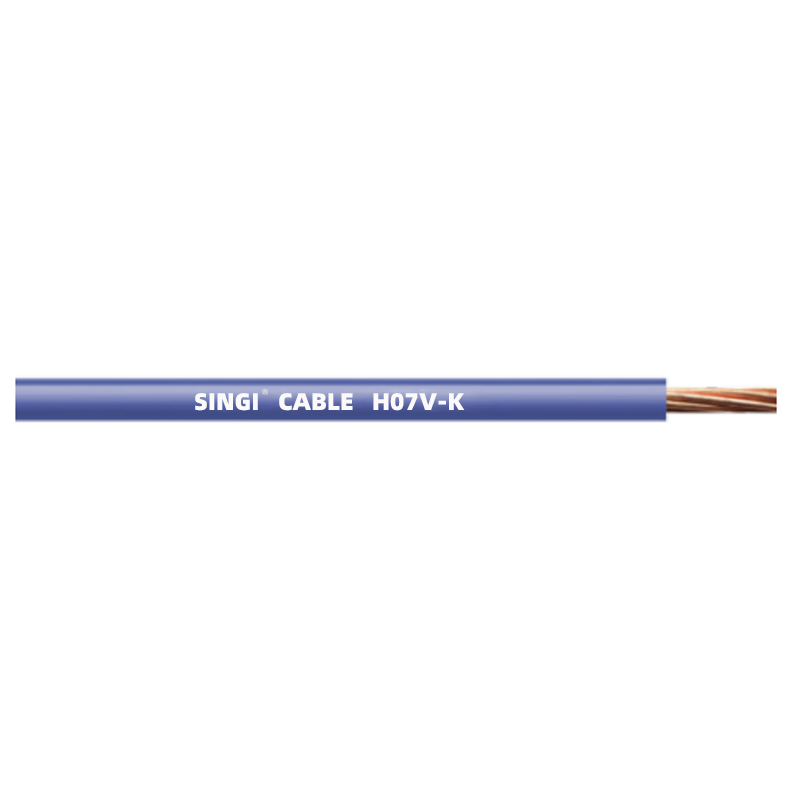

H07V-K |
1,5 |
30/0,25 |
1,65 |
0,7 |
3.2 |
13.3 |
300 |
|
2.5 |
49/0,25 |
2.1 |
0,8 |
3.8 |
7,98 |
||
|
4.0 |
56/0,3 |
2.7 |
4.4 |
4,95 |
|||
|
6.0 |
84/0,3 |
3.3 |
5 |
3.3 |
150 |
||
|
dix |
84/0,4 |
4.7 |
1 |
6.5 |
1,91 |
||
|
16 |
126/0,4 |
5.8 |
7.6 |
1.21 |
|||
|
25 |
196/0,4 |
7.4 |
1.2 |
9.5 |
0,78 |
100 |
|
|
35 |
276/0,4 |
8.6 |
10.8 |
0,554 |
|||
Remarque : Les spécifications et les structures en dehors de la série peuvent être négociées par les deux parties.
