La structure du produit

Conducteur

Fils toronnés en cuivre nu ou étamé, conformes à la norme IEC60228 catégorie 5

Isolation

PVC/TI1 se conformer à DIN VDE 0281 partie 1+HD21.1

Norme de couleur

Conforme à la norme HD402

 Structure de base

Structure en couches

Normes d'application

EN50525

paramètres techniques

Tension nominale

300V/500V

Tension d'essai

2000V

Température nominale

70 ℃

Température de fonctionnement

Pose fixe：

Installation mobile：

-15℃~+70℃

-5℃~+70℃

Rayon de courbure

Pose fixe：

Installation mobile：

12,5*D

12,5*D

Ignifuge

Ignifuge et auto-extinguible conformément à la norme IEC60332-1-2

La resistance d'isolement

Conforme aux exigences REN50525

Scénario d'application

Il est utilisé pour les connexions flexibles à l’intérieur des appareils électriques, des instruments et des installations électriques. Connexions entre instruments, installations, tableaux, répartiteurs d'énergie (tableaux) et équipements de télécommunications, également adaptées aux systèmes de protection sèche (fils de terre) et aux voyants d'avertissement.

Caractéristique

Fil monoconducteur à flexion flexible

Attestation

CE,RoHS

TAPER

CONDUCTEUR

ISOLATION

COND.MAX.  RÉSISTANCE ( Ω/Km,20℃)

 MISE EN PLACE STANDARD  (M/ROLL)

Type de fil (mm2)

CONSTRUCTION (Nbre/mm)

Diamètre extérieur (mm)

ÉPAISSEUR (mm)

Diamètre extérieur (mm)

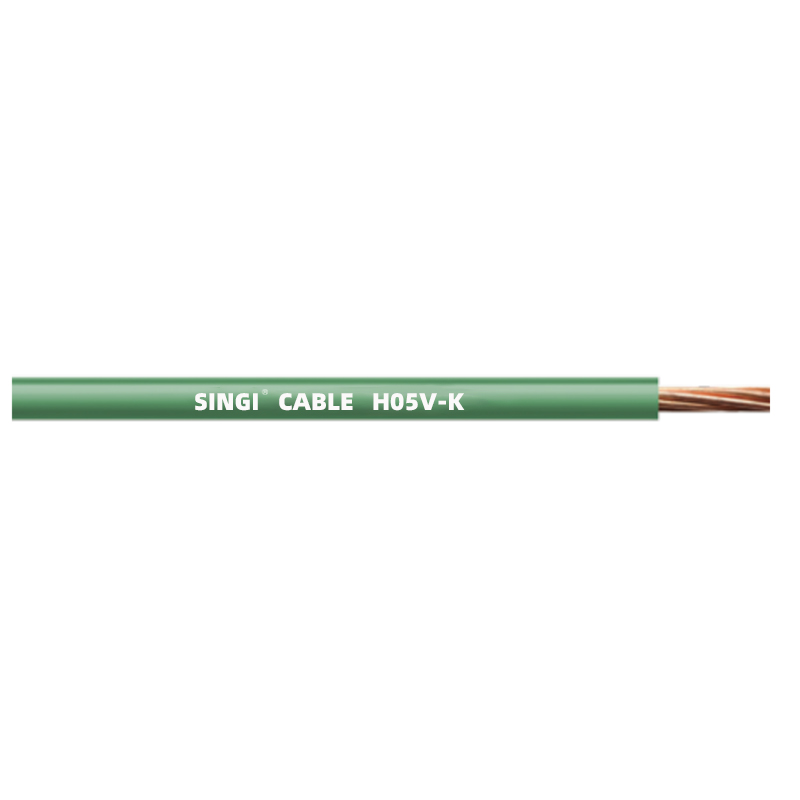

H05V-K   H05V2-K

0,5

16/0,2

0,95

0,6

2.2

39

500

0,75

24/0,2

1,25

2.4

26

1.0

32/0,2

1,35

2.6

19.5
