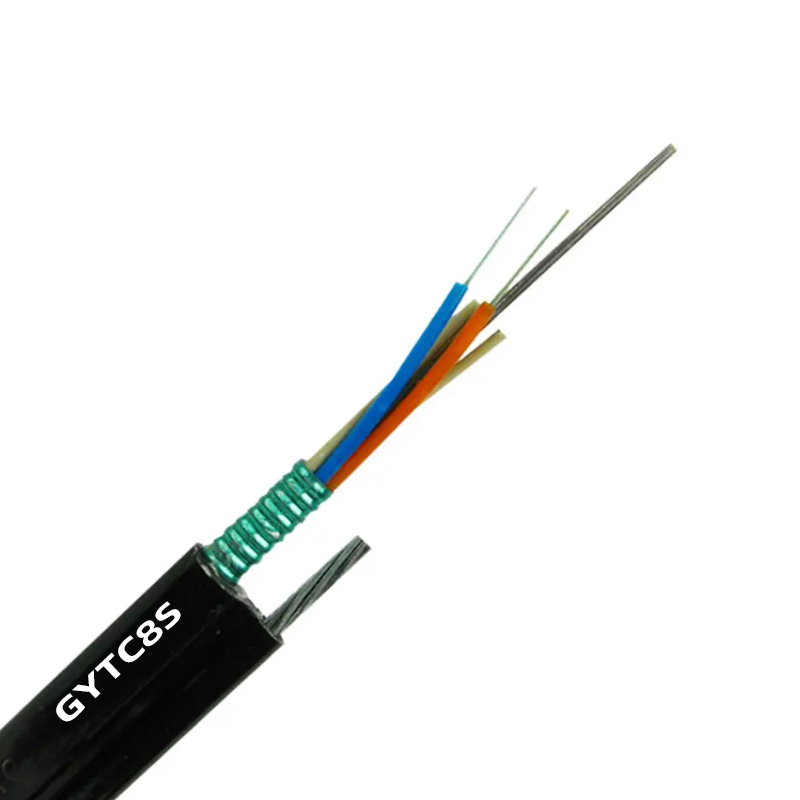

Les fibres, 250 µm, sont positionnées dans un tube lâche en plastique haut module. Les tubes sont remplis d'un composé de remplissage résistant à l'eau. Un fil d'acier se situe au centre du noyau comme élément de résistance métallique. Les tubes (et les charges) sont toronnés autour de l'élément de renforcement dans une âme de câble compacte et circulaire. Après l'application d'une couche d'humidité en stratifié aluminium-polyéthylène (APL)
autour de l'âme du câble, cette partie du câble accompagnée des fils toronnés comme partie de support est complétée par une gaine en polyéthylène (PE) pour former une structure en forme de 8.
Les câbles figure 8 GYTC8Y, GYTC8S sont également disponibles sur demande. Ce type de câble est spécifiquement utilisé pour les installations aériennes autoportantes.
Normes
Le câble GYTS est conforme à la norme YD/T901-2001 ainsi qu'à la norme IEC60794-1
Caractéristiques
La résistance élevée à la traction des fils toronnés répond aux exigences d’autosuffisance et réduit le besoin d’installation.
Bonnes performances mécaniques et thermiques
Tube lâche haute résistance résistant à l'hydrolyse
Un composé de remplissage de tube spécial assure une protection critique de la fibre
Les mesures suivantes sont prises pour garantir l'étanchéité du câble :
Fil d'acier utilisé comme élément de renforcement central
Composé de remplissage de tubes en vrac
Remplissage à 100 % de l'âme du câble
Barrière contre l'humidité APL
Application : Autoportant
Paramètres techniques
Type de câble
Nombre de fibres
Tubes
Remplisseurs
Diamètre du câble (mm)
Poids du câble (kg/km)
Résistance à la traction Long/Court terme (N)
Résistance à l'écrasement Long/Court terme (N/100mm)
Rayon de courbure statique/dynamique (mm)
GYTC8S
4
1
4
6,8x9,2x18,0
214
1000/3000
300/1000
10J/20J
Température de stockage/fonctionnement : -40 ℃ à +70 ℃
