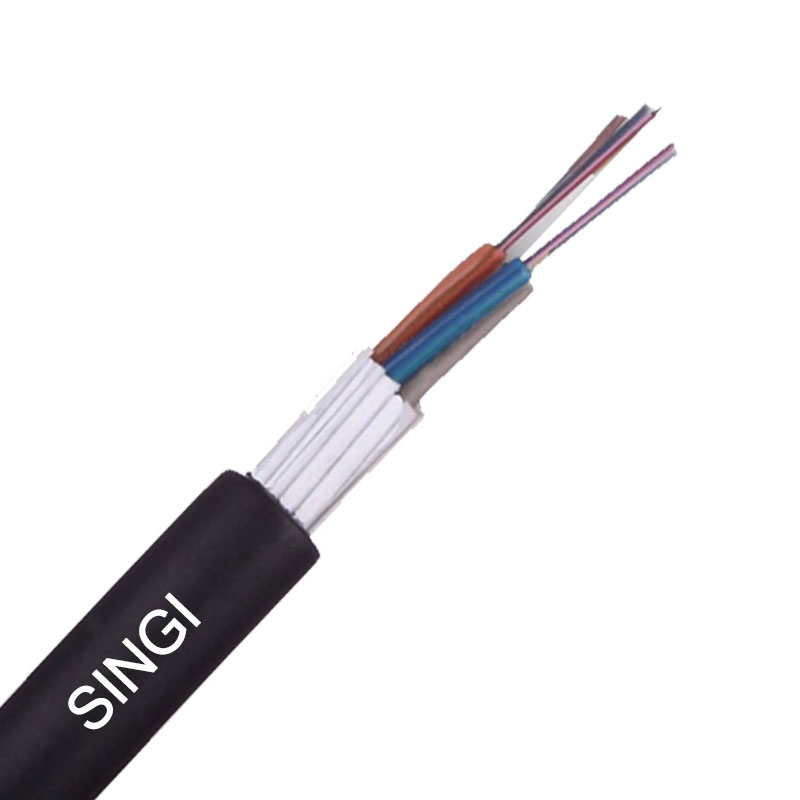

Name: Câble à fibre optique GYFTY
Brand: Singi Cable[Email: singi100@singi.com]
SKU: 00144
Availability: InStock
Rating: 5 (1 reviews)

Paramètre de fibre

Article		Unité	spécification
Type de fibre			G.652D
Diamètre du champ de mode	1310 nm	µm	9,2 ± 0,4
Diamètre du champ de mode	1550 nm	µm	10,4 ± 0,8
Diamètre du bardage		µm	125.01
Non-circularité du revêtement		%	<1,0
Erreur de concentricité noyau/gaine		µm	<0,5
Diamètre du revêtement		µm	245 ± 5
Non-circularité du revêtement		%	<6,0
Erreur de concentricité revêtement/bardage		µm	<12,0
Longueur d'onde de coupure du câble		nm	<1260
Coefficient d'atténuation	1310 nm	dB/km	<0,36
Coefficient d'atténuation	1550 nm	dB/km	<0,22
Niveau de contrainte de preuve		kpsi	≥100

Article		Paramètres
Fibre enduite colorée	Dimension	250µm±15µm
Fibre enduite colorée	Couleur	Bleu, Orange, Vert, Marron, Gris, Blanc, Rouge, Noir, Jaune, Violet, Rose, Aqua
Tube lâche	Dimension	1,95 mm ± 0,1 mm
	Matériel	PBT
	Couleur	Bleu, Orange, Vert, Marron
Remplisseur	Matériel	PP
Remplisseur	Couleur	Noir
Membre de la force centrale	Diamètre	1,5 mm
Membre de la force centrale	Matériel	PRF
Blindé	Matériel	/
Veste extérieure	Matériel	SUR
Veste extérieure	Couleur	Noir

Caractéristiques mécaniques et environnementales

Article	Unité	Caractéristiques
Min. Rayon de courbure (dynamique)	mm	20D
Rayon de courbure optimal (statique)	mm	10D
Température d'installation	℃	-40～+70
Température de fonctionnement	℃	-40～+70
Température de stockage	℃	-40～+70
Flexion répétée	Charge : 250 N ; nombre de cycles : 30. Aucune atténuation supplémentaire évidente, aucune rupture de fibre et aucun dommage au câble.
Torsion	Charge : 250 N ; nombre de cycles : 10 ; angle de torsion : ±90° Aucune atténuation supplémentaire évidente , aucune rupture de fibre et aucun dommage au câble.

Modèle de fibre	Numéro de tube	Max. fibres par tube	Câble OD. mm	Poids kg/km	Résistance à la traction Long/court terme N	Résistance à l'écrasement Long/court terme N/100m
GYFTY-2 ~ 36Xn	6	12	9.5	85	600/1500	300/1000
CO.-48~60Xn	6	12	dix	95	1000/3000	300/1000
GYFTY-64 ~ 72Xn	6	12	11	110	1000/3000	300/1000
GYFTY-96Xn	8	12	12,5	130	1000/3000	300/1000
AGTY-122 ~ 144Xn	12	12	15,5	210	1000/3000	300/1000
