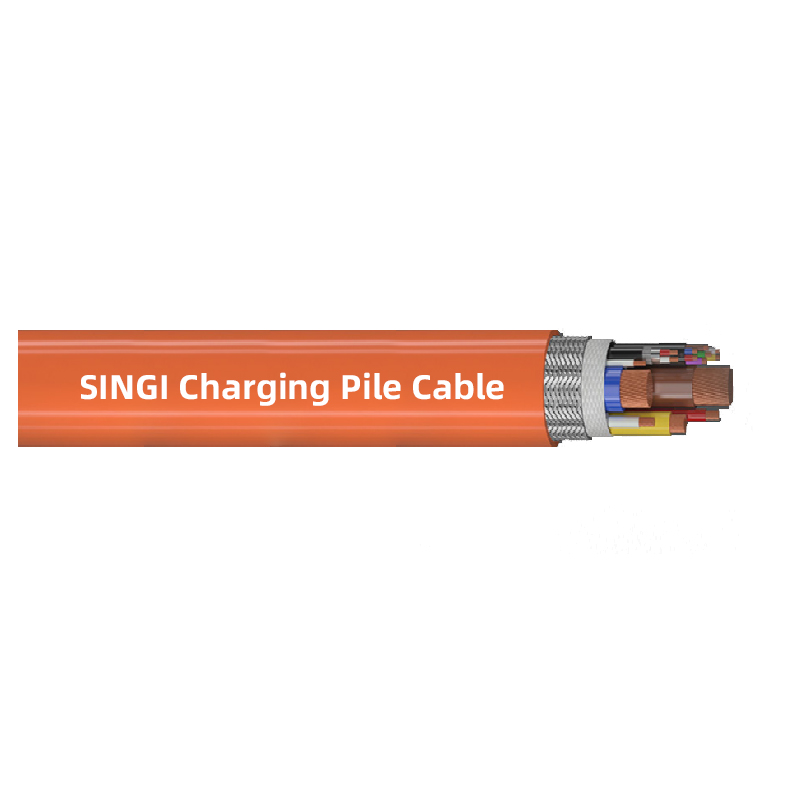

Structure du produit |
|
|
Chef d'orchestre |
Fils multibrins en cuivre sans oxygène, étamés ou non étamés, conformes à la norme IEC60228, classe 5 |
|
Matériau de l'isolation et de la gaine |
TPE/TPV/Caoutchouc éthylène-propylène |
|
Structure de base |
Structure en couches |
|
Normes d'application |
Norme IEC60228, catégorie 5 |
|
Paramètres techniques |
|
|
Tension nominale |
450V/750V |
|
Tension d'essai |
2500V/15min |
|
Température ambiante |
-40℃~+90℃ |
|
Rayon de courbure |
＞6*d |
|
Scénario d'application |
Il est utilisé pour connecter le dispositif de recharge du véhicule électrique et l'infrastructure de recharge, de manière à transmettre de l'énergie au véhicule électrique, et est équipé d'un certain nombre de lignes de signal, de lignes de commande, de lignes auxiliaires de puissance, etc. tout le processus de charge et un fonctionnement sûr. Les câbles de recharge sont généralement utilisés dans les stations de recharge, les parkings, les hôtels, les zones résidentielles, les garages et autres zones, et les câbles de recharge portables peuvent être conservés dans la voiture. |
|
Caractéristique |
Sans halogène, résistant à l'usure, à la traction, aux fissures, à l'huile, aux acides et aux alcalis, à l'eau, très flexible, résistant à la flexion, au froid et aux UV |
|
Attestation |
CE,RoHS |
|
Taper |
Spécifications |
Diamètre extérieur du conducteur |
Diamètre extérieur de l'isolation |
Diamètre global |
Ampérage |
|
(mm) |
(mm) |
(mm) |
|||
|
C.A. |
3*2.5mm2+2*0.75mm2 |
2 |
3.8 |
13.5±0.5mm |
16A |
|
3*2.5mm2+4*0.75mm2 |
2 |
3.8 |
14±0.5mm |
16A |
|
|
5*2.5mm2+2*0.75mm2 |
2 |
3.8 |
17±1.0mm |
16A |
|
|
5*2.5mm2+2*1.5mm2 |
2 |
3.8 |
18±1.0mm |
16A |
|
|
3*6.0mm2+2*0.75mm2 |
3 |
5 |
16.5±1.0mm |
32A |
|
|
C.C. |
2*16mm2+1*10mm2+2*2.5mm2+2P(2*0.75)mm2 |
5 |
8 |
22.5±1.0mm |
65A |
|
2*16mm2+1*10mm2+2*4.0mm2+2P(2*0.75)mm2 |
5 |
8 |
25.5±1.0mm |
65A |
|
|
2*25mm2+1*16mm2+2*2.5mm2+2P(2*0.75)mm2 |
6.8 |
9.8 |
27.0±1.0mm |
90A |
|
|
2*25mm2+1*16mm2+2*4.0mm2+2P(2*0.75)mm2 |
6.8 |
9.8 |
28.5±1.0mm |
90A |
|
|
2*35mm2+1*16mm2+2*2.5mm2+2P(2*0.75)mm2 |
8 |
11 |
31.0±1.0mm |
125A |
|
|
2*35mm2+1*16mm2+2*4.0mm2+2P(2*0.75)mm2 |
8 |
11 |
32.5±1.0mm |
125A |
|
|
2*50mm2+1*25mm2+2*2.5mm2+2P(2*0.75)mm2 |
10 |
13.5 |
35.0±1.0mm |
160A |
|
|
2*50mm2+1*25mm2+2*4.0mm2+2P(2*0.75)mm2 |
10 |
13.5 |
36.5±1.0mm |
160A |
|
|
2*70mm2+1*25mm2+2*2.5mm2+2P(2*0.75)mm2 |
11.5 |
15 |
38.5±1.0mm |
200A |
|
|
2*70mm2+1*25mm2+2*4.0mm2+2P(2*0.75)mm2 |
11.5 |
15 |
39.5±1.0mm |
200A |
